El cuarto oscuro es una pequeña habitación o cubículo al cual se le han tapado todas las entradas de luz del exterior para evitar que esta dañe las sustancias químicas,las películas y todo el material sensible a la luz que se usa para el revelado radiográfico.
CARACTERÍSTICAS DEL CUARTO OSCURO
- medir como mínimo de 1.2 a 1.5
- la luz no debe penetrar
- la puerta debe de disponer de cerrojo para evitar apertura accidental
- habitación bien ventilada
- temperatura ambiental
ILUMINACIÓN DE SEGURIDAD
Es una luz de baja intensidad de color rojo. Esta proporciona suficiente iluminación en el cuarto obscuro, para procesar las películas con seguridad, sin exponerlas o dañarlas.
Recomendaciones
Colocar encima del área de trabajo en la pared situada atrás de los tanques de revelado
Ligeramente a la derecha del tanque fijador
Para minimizar el efecto velador se utilizará una bombilla de 15 voltios y estará montado por lo menos 1,2 metros por encima del área de trabajo.
LUZ DEL CUARTO
Se requiere una luz blanca que proporcione la iluminación adecuada para realizar
 |
Tanque principal 20X 25 cm
3 compartimientos
1. Revelador-izquierda
2. Agua- centro
3. Fijador -derecha
RELOJ Y TERMÓMETRO
El termómetro puede flotar en el tanque o estar pegado en la pared,sirve para medir la temperatura de los líquidos

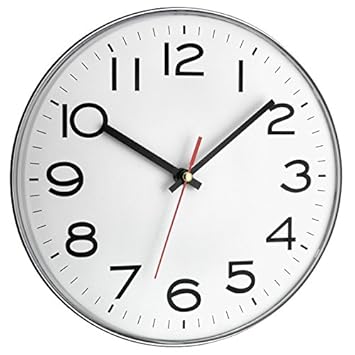

El reloj es de mucha importancia porque debemos medir el tiempo de revelado.
COMPONENTES DEL REVELADOR
- Revelador: pirazolidona(fenidona) proporciona electrones que reaccionan con los haluro para convertirlos en plata metálica. Hidriquinona contiene electrones que no reaccionan con la emulsión.
- Activador: carbonato sódico produce alcalinidad
- Conservador:sulfito sódico agente antioxidante
- limitador: bromuro sódico es un agente antivelado
LAVADO SUAVE
DESPUÉS DEL REVELADOR SE SUMERGE LA PELÍCULA EN AGUA DURANTE 30 SEG.
COMPONENTES DEL FIJADOR
- Agente aclarante: tiosulfato de amonio,disuelve los cristales de haluro de plata
- Acidificador:acido acetico,inactiva cualquier agente revelador
- Conservante: bisulfito de sodio,evita la oxidacion
- Endurecedor:sales de aluminio,compacta a emulsion, proteje la radiografia de ser velada.
PROCESO DE REVELADO HÚMEDO
1.Rellenar las soluciones :Prevelado y el fijado (240ml en 4 litros de agua)
2. Agitar las soluciones:disolver en el agua las soluciones
3.Montar las placas en los ganchos
4.Poner en marcha el cronometro:40 seg en el revelador, 5 seg agitando
5. Revelado
6.Lavado suave:30 seg. agitando
7.Fijación:4 min. son suficientes
8.Lavado y secado:Poner la radiografía al agua corriente mínimo 4 min.

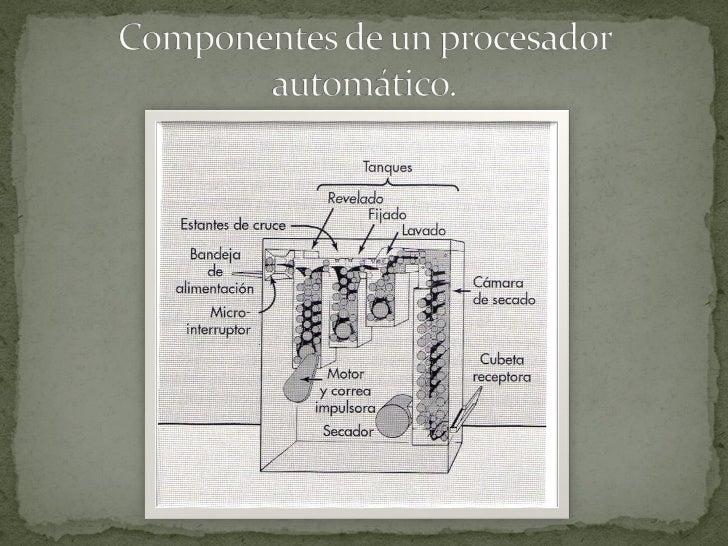

REVELADO AUTOMÁTICO
Consta generalmente de un conjunto de rodillos que transportan la película a través de las secciones de revelado, fijado,lavado y secado.
REFERENCIAS
conocimientos obtenidos en la clase de radiología estomatologica, por el doc. Arellano .E
En BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
