PELICULAS RADIOGRAFICAS




2.1 PELÍCULAS INTRAORALES





¿Que son?

Son todos los métodos y procedimientos radiográficos, en los cuales la película se coloca dentro de la boca, ofrece una imagen con alto detalles, de dientes ,hueso, periodonto y área expuesta.

El proceso de estas películas se pueden realizar, en una caja de revelado  pequeña, opaca a la luz, que contengan recipientes como revelado, fijador y agua.

Se clasifican en:


Radiografías periapical

Estas forman parte de las radiográficas intraorales, aquellas que se realizan mediante la colocación de placas radiológicas de diferente tamaños dentro de la boca, con el fine obtener imágenes completas de uno o dos dientes y estudiarlo en su totalidad ,ápice,corona,raíz,tejido oseo y espacio periodontal.

Para realizar estas radiografías se utilizan dos técnicas diferentes : BISECCION Y PARALELISMO

PARALELISMO

BISECCION





















PERIAPICAL NIÑOS
 Tamaño de 2 x 3.5 cm en niños

PERIAPICAL ADULTOS

Medida de :3 x 4 cm en adultos

RADIOGRAFÍAS
 OCLUSALES

Se utiliza para examinar áreas grandes de los maxilares superior e inferior







RADIOGRAFÍA  ALETA  DE              MORDIDA


También conocida como interproximal es indicada como auxiliar para la detección de caries interproximal











                 2.2 contenido del paquete de película

• Papel negro:Envuelve la película,protegiéndola
• Película sencilla o doble:Tiene un punto de gravado en una esquina
• Hoja de plomo: Protege la película contra la radiación retrograda evitando la niebla; reduce la exposición del paciente; le da cuerpo al paquete.
• Envoltura:Es un vinilo suave o una envoltura de papel que sella la película, el papel negro protector y la hoja de plomo.

  2.3 composición química de la película radiográfica

• Base:material de plástico sobre el cual se deposita una emulsión
• Adhesivo
• Emulsión: Esta elaborada de microcristales (cloruro de bromuro e hioduro) granos de apuro de plata suspendidos en la gelatina. Es usado para retener los haluro de plata.
• Gelatina: Esta conformada de vieras de animales. Permite un procesamiento rápido de la película porque es fácilmente penetrado por el revelador y el fijador
• Sustrato: La adherencia entre las capas de emulsión y el soporte se logra mediante un tratamiento químico de este último llamado sustrato.

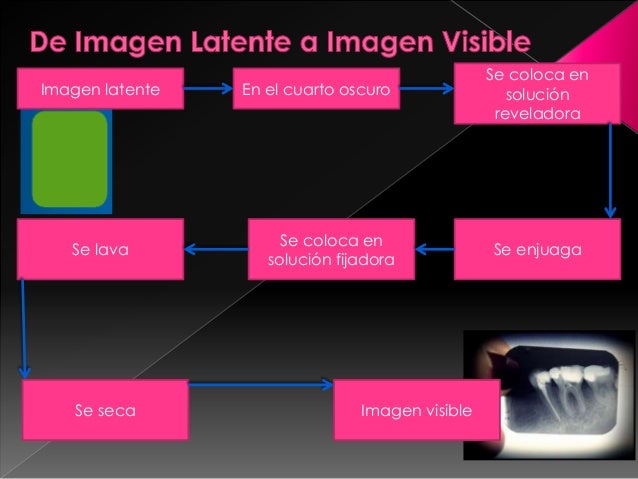

Imagen latente: es la imagen que queda allí después de la exposición de los rayos X.

Imagen visible: el revelador transforma los cristales irriados y alterados en plata metálica finalmente dividida de color negro.












2.4 orientación del paquete radiográfico

Se llama punto de referencia si es de arriba o abajo. Derecha o izquierda.
El puntito de referencia debe ir siempre a oclusales o incisal.

2.5 Velocidad del revelado de la película radiográfica

Representa la cantidad de reacción requerida para producir una radiografía con una densidad aceptable.
La velocidad de película será mayor si los cristales de haluro de plata son grandes.

La velocidad depende de los siguientes factores:

• Tamaño de cristales de haloides de plata
• Grosor de la emulsión
• La presencia de tintes radio sensibles especiales

 Velocidad

D- Speed:
Es una radiografía dental de alta velocidad,con alto contraste y grano fino,
Técnicamente da una imagen nítida,los cristales son pequeños.

E- Speed

Es una radiografía dental con mayor velocidad, alto contraste y grano fino destinado para las radiografías intraorales

F- Speed

Es una emulsión doble extra alta velocidad con alto y grano fino bajo. La película tiene una calidad de imagen de alta definición y detalle excepcional.


2.6 Contraste de la película

Contraste:
Es la diferencia en densidad entre las diferentes secciones de la radiografía y puede ser alterado principalmente por Kilovoltaje.
Una radiografia tomada a kilovoltaje bajo tendra un contraste alto,menos tonalidades grises ,diferencias mas abruptas entre blanco y negro . una radiografia tomada con kilovoltaje alto tendra un contraste bajo, menos tonalidades grises.

2.7 Definición de la película

Radiografía : se define como un registro fotográfico visible,que se produce por el paso de los rayos x atraves de un objeto o cuerpo y registrados en una película especial que permite estudiar estructuras internas del cuerpo humano.

La película consiste en un soporte transparente, habitualmente revestido por ambas caras con una emulsión sensible a las radiaciones.

2.8 Niebla de la película

Es un aumento de la densidad de la película, que resulta de las causas diferentes de la exposición al haz primario o al procesamiento.

Esto incluye la radiación secundaria, luz de seguridad inapropiada,almacenaje incorrecto de la película, utilizar películas vencidas.

Estos factores producen cristales adicionales de haloideos de plata en la película convirtiéndola en placa metálica negra, dando como resultado una película de menor calidad para el diagnostico.









2.9 película duplicadora

 Existen dos tipos de película radiográficas:

• La película sencilla
• Película duplicadora

2.10 numero de películas de un estudio radiográfico en un adulto y un niño

En un adulto el estudio radiográfico cuenta con 18 radiografías.
En una radiografía vertical punto arriba o abajo se colocarán centrales y laterales= 2 radiografías
Caninos: una radiografía por canino en vertical= 4 radiografías
Premolares: en una radiografía horizontal, los dos premolares, dos premolares por radiografía = 4 radiografías
Molares: horizontal, 1 radiografía para 3 molares= 4 radiografías
Aleta de mordida:
premolares por cada lado se toman los dos inferiores y superiores =2 radiografías
Molares:por cada lado se toman los molares inferiores y superiores.= 2 radiografías

El estudio radiográfico de un niño tiene 10 radiografías

Centrales y laterales: vertical se toman los dos centrales y laterales en una radiografía =2 radiografías
Caninos: vertical una por cada Canino= 4 radiografías
Molares: horizontal, las dos molares en una radiografía, una por cuadrante= 4 radiografías

REFERENCIAS:
Conocimientos obtenidos en la clase de radiología por el Dr. Arellano E. en BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA.

Peliculas intraorales

Zagarra J.
Publicado:28 Octubre del 2010
Publicado: Deportes y Tecnología
 disponible en: https://es.slideshare.net/JessycaZegarra/radiografias-intraorales
