PELICULAS RADIOGRAFICAS




2.1 PELÍCULAS INTRAORALES





¿Que son?

Son todos los métodos y procedimientos radiográficos, en los cuales la película se coloca dentro de la boca, ofrece una imagen con alto detalles, de dientes ,hueso, periodonto y área expuesta.

El proceso de estas películas se pueden realizar, en una caja de revelado  pequeña, opaca a la luz, que contengan recipientes como revelado, fijador y agua.

Se clasifican en:


Radiografías periapical

Estas forman parte de las radiográficas intraorales, aquellas que se realizan mediante la colocación de placas radiológicas de diferente tamaños dentro de la boca, con el fine obtener imágenes completas de uno o dos dientes y estudiarlo en su totalidad ,ápice,corona,raíz,tejido oseo y espacio periodontal.

Para realizar estas radiografías se utilizan dos técnicas diferentes : BISECCION Y PARALELISMO

PARALELISMO

BISECCION





















PERIAPICAL NIÑOS
 Tamaño de 2 x 3.5 cm en niños

PERIAPICAL ADULTOS

Medida de :3 x 4 cm en adultos

RADIOGRAFÍAS
 OCLUSALES

Se utiliza para examinar áreas grandes de los maxilares superior e inferior







RADIOGRAFÍA  ALETA  DE              MORDIDA


También conocida como interproximal es indicada como auxiliar para la detección de caries interproximal











                 2.2 contenido del paquete de película

• Papel negro:Envuelve la película,protegiéndola
• Película sencilla o doble:Tiene un punto de gravado en una esquina
• Hoja de plomo: Protege la película contra la radiación retrograda evitando la niebla; reduce la exposición del paciente; le da cuerpo al paquete.
• Envoltura:Es un vinilo suave o una envoltura de papel que sella la película, el papel negro protector y la hoja de plomo.

  2.3 composición química de la película radiográfica

• Base:material de plástico sobre el cual se deposita una emulsión
• Adhesivo
• Emulsión: Esta elaborada de microcristales (cloruro de bromuro e hioduro) granos de apuro de plata suspendidos en la gelatina. Es usado para retener los haluro de plata.
• Gelatina: Esta conformada de vieras de animales. Permite un procesamiento rápido de la película porque es fácilmente penetrado por el revelador y el fijador
• Sustrato: La adherencia entre las capas de emulsión y el soporte se logra mediante un tratamiento químico de este último llamado sustrato.

Imagen latente: es la imagen que queda allí después de la exposición de los rayos X.

Imagen visible: el revelador transforma los cristales irriados y alterados en plata metálica finalmente dividida de color negro.












2.4 orientación del paquete radiográfico

Se llama punto de referencia si es de arriba o abajo. Derecha o izquierda.
El puntito de referencia debe ir siempre a oclusales o incisal.

2.5 Velocidad del revelado de la película radiográfica

Representa la cantidad de reacción requerida para producir una radiografía con una densidad aceptable.
La velocidad de película será mayor si los cristales de haluro de plata son grandes.

La velocidad depende de los siguientes factores:

• Tamaño de cristales de haloides de plata
• Grosor de la emulsión
• La presencia de tintes radio sensibles especiales

 Velocidad

D- Speed:
Es una radiografía dental de alta velocidad,con alto contraste y grano fino,
Técnicamente da una imagen nítida,los cristales son pequeños.

E- Speed

Es una radiografía dental con mayor velocidad, alto contraste y grano fino destinado para las radiografías intraorales

F- Speed

Es una emulsión doble extra alta velocidad con alto y grano fino bajo. La película tiene una calidad de imagen de alta definición y detalle excepcional.


2.6 Contraste de la película

Contraste:
Es la diferencia en densidad entre las diferentes secciones de la radiografía y puede ser alterado principalmente por Kilovoltaje.
Una radiografia tomada a kilovoltaje bajo tendra un contraste alto,menos tonalidades grises ,diferencias mas abruptas entre blanco y negro . una radiografia tomada con kilovoltaje alto tendra un contraste bajo, menos tonalidades grises.

2.7 Definición de la película

Radiografía : se define como un registro fotográfico visible,que se produce por el paso de los rayos x atraves de un objeto o cuerpo y registrados en una película especial que permite estudiar estructuras internas del cuerpo humano.

La película consiste en un soporte transparente, habitualmente revestido por ambas caras con una emulsión sensible a las radiaciones.

2.8 Niebla de la película

Es un aumento de la densidad de la película, que resulta de las causas diferentes de la exposición al haz primario o al procesamiento.

Esto incluye la radiación secundaria, luz de seguridad inapropiada,almacenaje incorrecto de la película, utilizar películas vencidas.

Estos factores producen cristales adicionales de haloideos de plata en la película convirtiéndola en placa metálica negra, dando como resultado una película de menor calidad para el diagnostico.









2.9 película duplicadora

 Existen dos tipos de película radiográficas:

• La película sencilla
• Película duplicadora

2.10 numero de películas de un estudio radiográfico en un adulto y un niño

En un adulto el estudio radiográfico cuenta con 18 radiografías.
En una radiografía vertical punto arriba o abajo se colocarán centrales y laterales= 2 radiografías
Caninos: una radiografía por canino en vertical= 4 radiografías
Premolares: en una radiografía horizontal, los dos premolares, dos premolares por radiografía = 4 radiografías
Molares: horizontal, 1 radiografía para 3 molares= 4 radiografías
Aleta de mordida:
premolares por cada lado se toman los dos inferiores y superiores =2 radiografías
Molares:por cada lado se toman los molares inferiores y superiores.= 2 radiografías

El estudio radiográfico de un niño tiene 10 radiografías

Centrales y laterales: vertical se toman los dos centrales y laterales en una radiografía =2 radiografías
Caninos: vertical una por cada Canino= 4 radiografías
Molares: horizontal, las dos molares en una radiografía, una por cuadrante= 4 radiografías

REFERENCIAS:
Conocimientos obtenidos en la clase de radiología por el Dr. Arellano E. en BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA.

Peliculas intraorales

Zagarra J.
Publicado:28 Octubre del 2010
Publicado: Deportes y Tecnología
 disponible en: https://es.slideshare.net/JessycaZegarra/radiografias-intraorales

FISICA DE LA RADIACCION

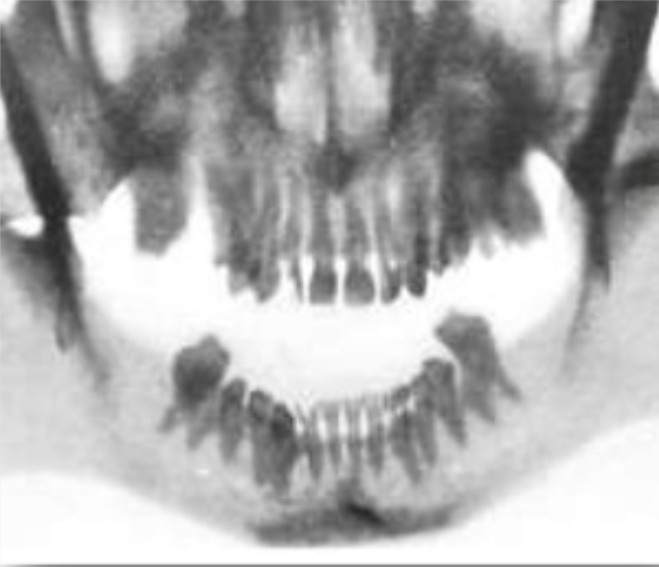

¿QUE SON LOS RAYOS X DENTAL?

Los rayos x es el resultado de radiación electromagnetica penetrante  , con una longitud de onda menor que la luz visible ,producida bombardeando un blanco (generalmente de volframio)con electrones de alta velocidad, que penetran en el cuerpo para formar una imagen en una pelicula.

También conocidos como radiografías, son de suma importancia en cualquier plan de tratamiento en el cuidado dental. Son diagnósticos y preventivos, ayudando al dentista a diagnosticar posibles problemas de higiene bucal del paciente.

Los rayos x es el resultado de radiación electromagnetica penetrante  , con una longitud de onda menor que la luz visible ,producida bombardeando un blanco (generalmente de volframio)con electrones de alta velocidad, que penetran en el cuerpo para formar una imagen en una pelicula.

1. 1 Historia de los rayos

La historia de los rayos X inicia en 1838 cuando Heinrich Geissler invento una bomba de vacío sin elementos mecánicos móviles.

En 1870 Johann Wilhelm Hittorf descubrió los rayos catódicos, descubrió que los rayos catódicos viajaban en línea recta y que cualquier obstáculo colocado entra cátodo y ánodo producía una sombra, el tubo inventado por Hittorf aparece como precursor del tubo de Crookes.

En 1870 Johann Wilhelm Hittorf descubrió los rayos catódicos, descubrió que los rayos catódicos viajaban en línea recta y que cualquier obstáculo colocado entra cátodo y ánodo producía una sombra, el tubo inventado por Hittorf aparece como precursor del tubo de Crookes.



En 1870 Johann Wilhelm Hittorf descubrió los rayos catódicos, descubrió que los rayos catódicos viajaban en línea recta y que cualquier obstáculo colocado entra cátodo y ánodo producía una sombra, el tubo inventado por Hittorf aparece como precursor del tubo de Crookes.

En esté mismo año William Crookes invento el tubo de Crookes para el estudio de las propiedades de los rayos catódicos, también invento el radiómetro, en 1904 Philip Von Lenard ganó el premio Novel de física.

Posteriormente el 8 de noviembre de 1905 el físico alemán Wilhelm Conrad Roentgen mientras estudiaba los rayos catódicos en un tubo de descarga gaseosa de alto voltaje. A pesar de que el tubo estaba dentro de una caja de cartón negro, Roentgen vio que una pantalla de platinocianuro de bario, que casualmente estaba cerca, emitía luz fluorescente siempre que funcionaba el tubo. Tras realizar experimentos adicionales, determinó que la fluorescencia se debía a una radiación invisible más penetrante que la radiación ultravioleta. Roentgen llamó a los rayos invisibles “rayos X” por su naturaleza desconocida. Posteriormente, los rayos X fueron también denominados rayos Roentgen en su honor. También se dio cuenta de que al sostener un aro de plomo con sus dedos, no sólo veía el aro sino también los huesos de su mano, se le ocurrió que podía imprimir la imagen de la mano de su esposa en una placa fotográfica, así se originó la primera radiografía.

El lunes 6 de enero de 1896 aparece la noticia en muchos periódicos Europeos, el martes 8 de enero del mismo año aparece la noticia en muchos periódicos Americanos, el 23 de enero Roentgen muestra su experimento a la sociedad físico-medico de Wurzburg.

14 días después de  que Roentgen anunciara su descubrimiento, el Dr, Otto Walkhodlf, se llena de gloria al ser el primer odontologo que realizo la primera radiografía dental.su tiempo de exposioción fue de 23 minutos.

Emil Herman Grubbe conocido como el padre de la radiografía, presenta los primeros informes sobre el deterioro de los rayos X en el ser humano.

William Herbert Rollins invento la primera unidad dental de rayos X en 1896. Weston Price establece las normas basadas en los principios geométricos para ejecutar las técnicas radiológicas intrabucales, entre ellas la técnica periapical de la bisectriz.
Easteman Kodak fabrico películas intraorales con envoltura en el año de 1913. en 1940 Roger desarrolla la técnica de aleta de mordida para caries interproximal; se le conoce como el padre de la radiología dental moderna, el doctor Gordon Fitzgeral logro el desarrollo de la técnica de paralelismo del cono largo.

1.2 Estructuras Atomicas

¿Qué es la Ionización?

La ionización es el proceso mediante el cual se producen iones. Éstos son átomos o moléculas cargadas eléctricamente debido al exceso o falta de electrones respecto a un átomo o molécula neutro. A la especie con más electrones que el átomo o molécula neutros se le llama anión, y posee una carga negativa, y a la que tiene menos electrones catión, teniendo una carga neta positiva.

¿Que es la radiación?

La radiación es la emisión, propagación y transferencia de energía en cualquier medio en forma de ondas electromagnéticas o partículas.

1.3 Definición de Radiación

La denominación rayos X designará a una radiación electromagnética, invencible, capaz de atravesar cuerpos opacos y de imprimir las películas fotográficas.

Radiación ionizante

Es un tipo de energía liberada por los átomos que en formas de ondas electromagnéticas o partículas. La desintegración de los átomos se denomina radiactividad y la energía excedente omitida es una forma de radiación ionizante

Radiación electromagnética:

Esta formada por la combinación de campos eléctricos y magnéticos.

Longitud de ondas

Es una distancia real que recorre una perturbación en un determinado intervalo de tiempo,  este intervalo es transcurrido entre dos máximos consecutivos de alguna propiedad física de ondas.

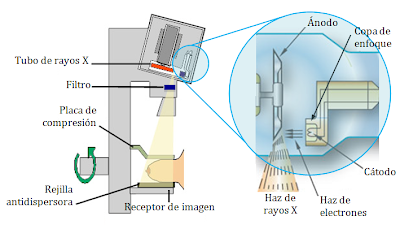

1.4 Tubo de rayos X dental

El tubo de rayos X dental cuenta con :

• Ánodo: es de cobre por ser un buen conductor de calor,  va desde un extremo a otro

• Hacia el centro se encuentra un bloque de tungsteno

• Cátodo: contiene filamentos de tungsteno que al ser calentado funciona como fuente de electrones que dirige estos mismos a la dirección deseada

Elementos básicos para producir los rayos X

• Alto voltaje
• Fuente de electrones
•Anticátodo

1.5 equipo de rayos X ontológico

Maquina de rayos x dental

Las maquinas de rayos X dental intraorales y extraorales están disponibles para diagnosticar, estás  varían según a su diseño y operación. El radiólogo debe de comprender los procedimientos para el equipo que se utiliza en el consultorio dental con el fin de evitar la exposición inadecuada tanto en el paciente como en el odontólogo

                                                                          Normas de rayos x dental
Antes de 1974 no existían normas federales para la maquina dental de rayos X dental. Después de 1974 todas las máquinas de rayos X dental fabricadas deben cumplir con las directrices especificadas. El gobierno federal esta encargado de regular la fabricación e instalación de estos equipos, y los gobiernos tanto estatales como locales regulan la forma en que serán usados los equipos de rayos X, así como dictar códigos que hacen referencia a la utilización de la radiación y dependiendo a estos códigos el equipo dental debe ser inspeccionado y controlado continuamente.

Tipos de máquinas
Las máquinas de rayos X se pueden utilizar para receptores intraorales y extraorales, algunas solo son utilizadas a la exposición intraoral y otras solo son utilizadas a la exposición extraoral.

Partes componentes
La maquina de rayos X intraoral consta de tres componentes.
Cabezal: es el tubo de rayos X que produce dichos rayos.
Brazo de extensión: Consta de los cables eléctricos y permite el movimiento del cabezal.
Panel de control: Permite que el radiólogo regule el haz de los rayos X, este consta de un interruptor de encendido y apagado, y la luz indicadora que ilumina cuando el equipo esta encendido. Botón de exposición quien activa la maquina para producir los rayos X, y posteriormente se enciende la luz de exposición. Dispositivo de control: Sirve para controlar los rayos X.


Portapeliculas de rayos X dental y dispositivos de alineamiento del haz.
Un  soporte de película es utilizado para sostener las películas de los rayos X dental en la boca.

Tipos de soporte de película
Existen distintos portapeliculas que están disponibles comercialmente, el portapeliculas más sencillo es uno de bloque de mordida desechable que incluye el bloque de mordida XCP y bloque de mordida Stabe, también se encuentran disponibles los dispositivos moldeados de plástico que incluyen EEZEE-Grib que es un instrumento de doble punta que sostiene la película entre las mordazas. Otros productos incluyen Endo Ray y Uni-bite.

Tipos de dispositivos de alineación del haz
Los dispositivos de alineación del haz y de colimación  se utilizan para indicar la posición del DIP según la relación del diente y la película.la alineación metálica del haz  incluyen la portapelicula de precisión que tiene cuatro escudos de metal de colimación y dispositivo de portapelicula que modifica el tamaño del haz de los rayos X al de la película.

1.6 Calidad y cantidad de los rayos X (Miliamperaje y Kilovoltaje)

MILIAMPERAJE	KILOVOLTAJE
mide la cantidad de rayos x producidos  unidad de medida mA radiología dental de 7.15 mA esta medida afecta la densidad y el tiempo de exposición de la radiografía.	fuerza que hace que los electrones se muevan de ánodo a catado unidad de medida voltios o kilovoltios radiología dental 65 a 100 kv afecta la densidad, el contraste y el tiempo de emisión

1.7  Colimación

REFERENCIAS

Conocimientos obtenidos en la clase de radiología por el Dr. Arellano E.

en benemérita universidad autónoma de puebla

¿Que son los rayos x?
biblioteca nacional de medicina de los EE.UU
radiografiaras dentales
disponible en : https ://medlineplus.gov/spanish/ency/article/003801.htm
